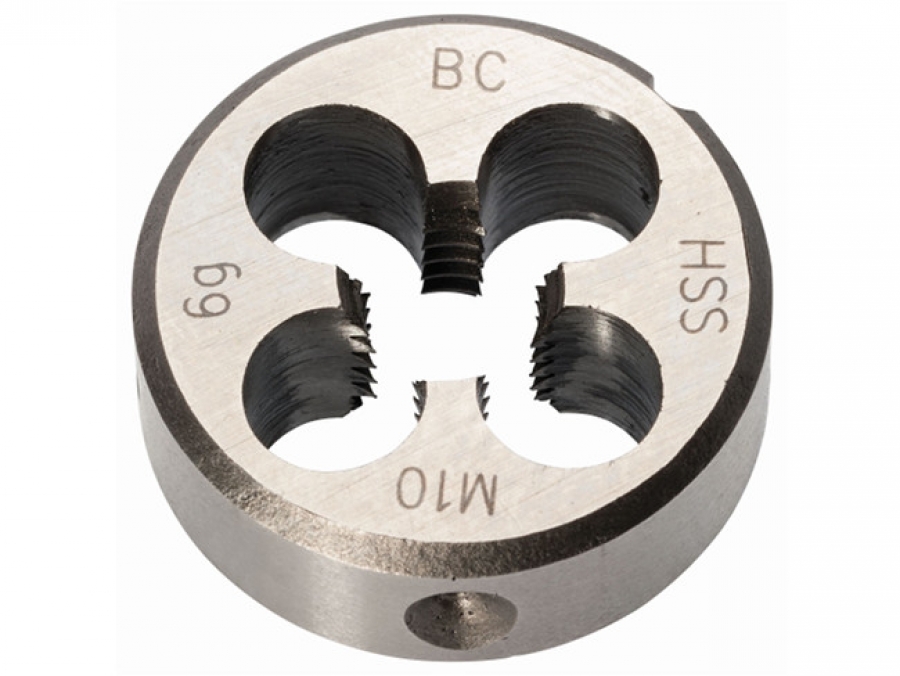

- zum Schneiden von metrischen ISO-Gewinden DIN 13
- Form B = geschlossen, vorgeschlitzt
| M |
mm |
Ø mm |
Ø mm |
mm |
|
| Gewinde |
Steigung |
Bolzen |
Aussen |
Höhe |
Artikelnummer |
| M 2 |
0,40 |
1,93 |
16 |
5 |
4200 11 00200 |
| M 2,5 |
0,45 |
2,43 |
16 |
5 |
4200 11 00250 |
| M 3 |
0,50 |
2,92 |
20 |
5 |
4200 11 00300 |
| M 3,5 |
0,60 |
3,41 |
20 |
5 |
4200 11 00350 |
| M 4 |
0,70 |
3,91 |
20 |
5 |
4200 11 00400 |
| M 5 |
0,80 |
4,90 |
20 |
7 |
4200 11 00500 |
| M 6 |
1,00 |
5,88 |
20 |
7 |
4200 11 00600 |
| M 7 |
1,00 |
6,88 |
25 |
9 |
4200 11 00700 |
| M 8 |
1,25 |
7,87 |
25 |
9 |
4200 11 00800 |
| M 9 |
1,25 |
8,87 |
25 |
9 |
4200 11 00900 |
| M 10 |
1,50 |
9,85 |
30 |
11 |
4200 11 01000 |
| M 12 |
1,75 |
11,83 |
38 |
14 |
4200 11 01200 |
| M 14 |
2,00 |
13,82 |
38 |
14 |
4200 11 01400 |
| M 16 |
2,00 |
15,82 |
45 |
18 |
4200 11 01600 |
| M 18 |
2,50 |
17.79 |
45 |
18 |
4200 11 01800 |
| M 20 |
2,50 |
19,79 |
45 |
18 |
4200 11 02000 |
| M 22 |
2,50 |
21,79 |
55 |
22 |
4200 11 02200 |
| M 24 |
3,00 |
23,77 |
55 |
22 |
4200 11 02400 |
| M 27 |
3,00 |
26,77 |
65 |
25 |
4200 11 02700 |
| M 30 |
3,50 |
29,73 |
65 |
25 |
4200 11 03000 |
| M 33 |
3,50 |
32,73 |
65 |
25 |
4200 11 03300 |
| M 36 |
4,00 |
35,70 |
65 |
25 |
4200 11 03600 |
